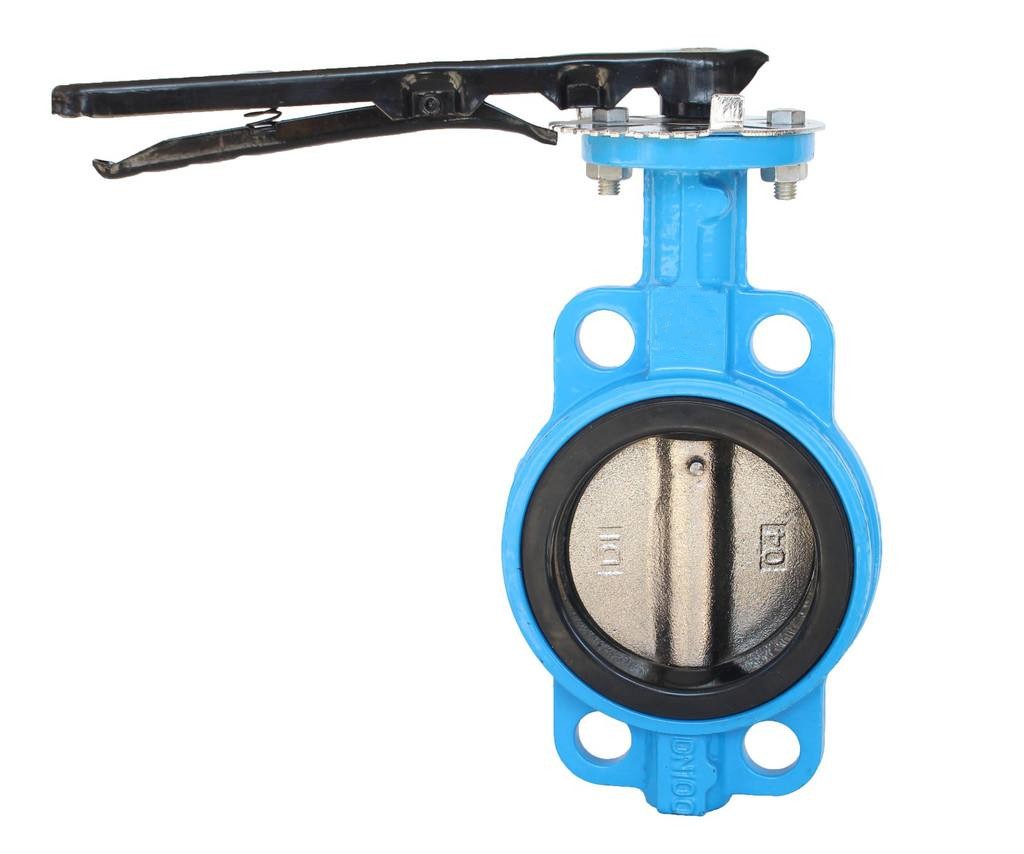

對夾手柄軟密封蝶閥
- 【產品型號:】 D71X
- 【產品關鍵字】 對夾手柄軟密封蝶閥
- 功能：實現管路系統通斷及流量控制。
- 應用區域：城市給水及工、農業水傳輸管路等。
- 1. 結構簡單，操作方便；
- 2. 安裝簡便，密封性能*；
- 3. 使用**長、可靠性*；
- 4. 零件互換性*；
- 5. 采用無銷無靠背結構，密封更可靠。
服務熱線：
021-51099915
產品介紹
工作原理
本系列蝶閥采用中線型設計，其閥門主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐*溫，耐低溫，耐腐蝕，耐光，耐老化材質。
產品特點
閥座采用*流域設計，不易受雜質卡阻影響，兩端的聯體“O”型密封線使管道安裝無須附加墊片而保持可靠密封，并可根據不同使用要求選用不同材質。
閥瓣材料采用流線型設計，可雙向使用，流阻小，流量特性優異。
閥體結構長度系列按ISO5752 Table 4 標準（GB12221）。
閥體連接如用于ANSI125/150，DIN2501 PN10/PN16，JIS B2210 10K,JIS G5527 7.5K 標準，請簽約時加以注明。
操作執行機構連接按ISO5211 標準。
操作機構選用靈活，可應用戶需求配置手動，電動，氣動等不同轉動裝置。
產品標準
設計制造標準：GB/T12238
法蘭連接標準：GB/T17241.6
*部法蘭標準：ISO5211
結構長度標準：GB/T12221
壓力試驗標準：GB/T13927
技術參數
公稱通徑：DN50~DN600 (2"~24")
公稱壓力：PN16
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
